Công tắc Rocker 6 chân hoạt động như thế nào?

Bạn có thể đã búng một cái mà không cần suy nghĩ kỹ. Tiếng nhấp chuột thỏa mãn của công tắc rocker có ở khắp mọi nơi—trên máy bơm bể phốt, máy sưởi ghế ô tô hoặc máy mài để bàn. Nhưng khi bạn bật một công tắc đèn tiêu chuẩn, bạn chỉ làm đứt một dây. Vậy tại sao mộtCông tắc bập bênh 6 châncần sáu ngạnh kim loại ẩn bên dưới? Bởi vì thành phần nhỏ này không chỉ là nút bật/tắt. Đó là một cảnh sát giao thông nhỏ bé. Nó điều khiển hai mạch độc lập cùng một lúc và trong một số trường hợp, nó sáng lên để cho bạn biết nguồn điện đang hoạt động. Hãy mở mui xe ra và xem những chiếc ghim đó thực sự có tác dụng gì.

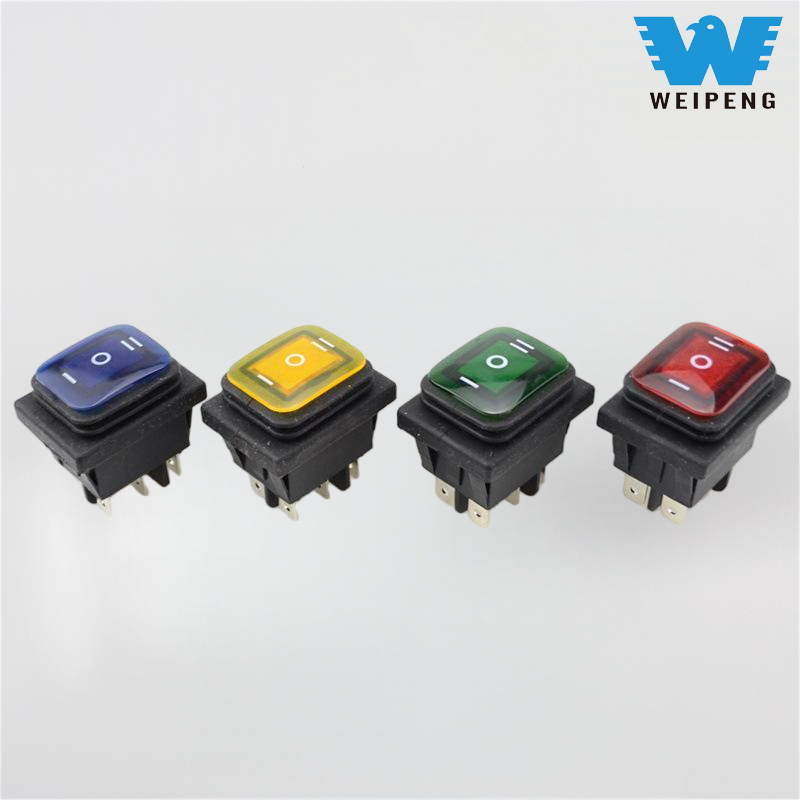

Công tắc rocker 6 chân là công tắc hai cực, hai lần ném (DPDT). Nói một cách dễ hiểu, điều đó có nghĩa là nó có thể điều khiển đồng thời hai thiết bị riêng biệt hoặc hai chức năng của một thiết bị. Không giống như công tắc 2 chân đơn giản chỉ cắt một dây duy nhất, công tắc này dành cho những công việc phức tạp hơn khi bạn cần đảo chiều động cơ hoặc chuyển đổi giữa hai nguồn điện.

Để hiểu cách thức hoạt động của nó, bạn cần biết cách bố trí chân cắm. Bạn không cần bằng kỹ sư; chỉ cần nghĩ về chúng theo cặp.

- Chân 1 & 2 (Đầu vào): Đây là các đầu cuối "chung" của bạn. Chúng thường kết nối với nguồn điện chính của bạn (pin hoặc bộ chuyển đổi gắn tường).

- Chân 3 & 4 (Bộ đầu ra 1): Chân này kết nối với thiết bị đầu tiên hoặc chức năng đầu tiên (ví dụ: "chuyển tiếp" trên động cơ).

- Chân 5 & 6 (Bộ đầu ra 2): Chân này kết nối với chức năng thứ hai (ví dụ: "đảo ngược").

Điều gì xảy ra khi bạn lật nó?

Đây là trò ảo thuật. Rocker có một cây cầu kim loại bên trong di chuyển khi bạn nhấn nó.

- Vị trí 1 (Lên/Bật A): Cầu nối Chân 1 với Chân 3, đồng thời kết nối Chân 2 với Chân 5. Nguồn điện chạy vào Chức năng A.

- Vị trí 2 (Giữa/Tắt): Không có gì kết nối. Cây cầu nằm ở vị trí trung lập. Mạch đã chết.

- Vị trí 3 (Xuống/Bật B): Cầu nối Chân 1 với Chân 4 và Chân 2 với Chân 6. Bây giờ nguồn điện chuyển sang Chức năng B.

Là người mua, bạn thường chỉ cần một công tắc rocker 6 chân cho hai vấn đề cụ thể:

1.  Đảo chiều Động cơ DC: Hãy nghĩ đến tời hoặc thang máy. Bạn cần gửi điện áp dương một chiều để đi lên và đảo ngược cực để đi xuống. Công tắc 4 chân không thể thực hiện việc này một cách an toàn, nhưng6 chânthiết kế xử lý "chéo" bên trong.

2.  Điều khiển điện áp kép: Có thể bạn có thiết bị chạy bằng điện áp 12V và 24V hoặc bạn muốn chọn giữa "nguồn pin" và "nguồn máy phát điện". Công tắc này cô lập cả hai dòng.

Vấn đề nhẹ (Một vấn đề đau đầu thường gặp của người mua)

Nhiều công tắc rocker 6 chân có đèn LED tích hợp. Tuy nhiên, những đèn này yêu cầu một đường dẫn trên mặt đất. Nếu công tắc của bạn không sáng, đừng cho rằng nó bị hỏng. Bạn có thể cần chạy một dây nối đất cụ thể đến chân "nối đất" (thường là Chân 7 hoặc một đầu cuối riêng, tùy thuộc vào thương hiệu). Nếu bạn bỏ qua đèn LED thì công tắc cơ vẫn hoạt động tốt.

Đồ ăn mang về

Hãy quên đi sơ đồ nối dây phức tạp trong giây lát. Chỉ cần nhớ: mộtCông tắc bập bênh 6 chânlà hai công tắc 3 chân riêng biệt được dán vào một vỏ. Nó tồn tại để xử lý hai hành động khác nhau (như tốc độ cao/thấp hoặc tiến/lùi) bằng một nút duy nhất. Nếu dự án của bạn yêu cầu đảo chiều động cơ hoặc quản lý hai nguồn điện, cuối cùng bạn cũng biết tại sao công tắc 2 chân cơ bản không cắt được.
