Công tắc Rocker có đèn chiếu sáng: Các loại, cách nối dây và hướng dẫn mua

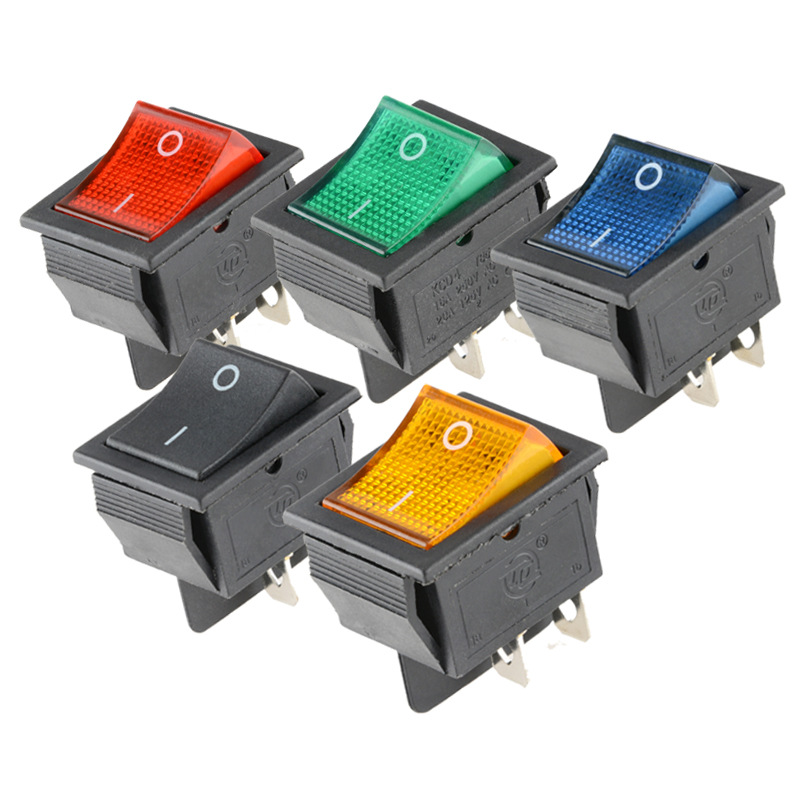

Công tắc bật tắt được chiếu sáng đóng vai trò như một loại công tắc bật/tắt được kết hợp với đèn LED hoặc đèn neon, cho biết công tắc có ở vị trí bật/bật hay không một cách dễ dàng. Nhờ có đèn báo, công tắc rocker có thể được nhìn thấy rõ ràng ngay cả trong bóng tối hoặc bảng điều khiển lộn xộn. Công tắc bập bênh được chiếu sáng đã tìm thấy tiện ích của chúng trong nhiều ứng dụng trên ô tô, thuyền, RV, xe đạp, thiết bị gia dụng, máy công nghiệp, hệ thống điều khiển điện, v.v.

Có thể sử dụng công tắc bật tắt được chiếu sáng ở cả mạch điện áp thấp và điện áp cao. Người ta có thể gặp các công tắc 12V được sử dụng trong các ứng dụng ô tô cũng như các công tắc xoay chiều 120V để sử dụng trong gia đình và công nghiệp. Để lựa chọn loại thích hợp, cần phải thiết lập điện áp của hệ thống, định mức dòng điện, loại tải, cách bố trí đầu cuối, kích thước của công tắc và khu vực lắp đặt.

một là gìCông tắc Rocker có đèn chiếu sáng?

Công tắc rocker được làm bằngcơ chế lắc lư có thể kích hoạt một mạch điện. Công tắc bật tắt được đẩy sang vị trí bật và nguồn điện kết nối với thiết bị đang được cấp nguồn. Hơn nữa, công tắc có tích hợp đèn LED hoặc đèn neon để báo hiệu nguồn đang được bật.

Công tắc có thể cho biết nó đang nhận nguồn, đang bật hay có mạch khác đang chạy, tùy thuộc vào thiết kế và cài đặt của thiết bị. Có một số cách kết nối công tắc khác nhau, tùy thuộc vào loại. Tuy nhiên, hãy đảm bảo tham khảo hướng dẫn nối dây và điểm đánh dấu từ nhà sản xuất trước khi bắt đầu cài đặt.

Các loại công tắc Rocker có đèn phổ biến

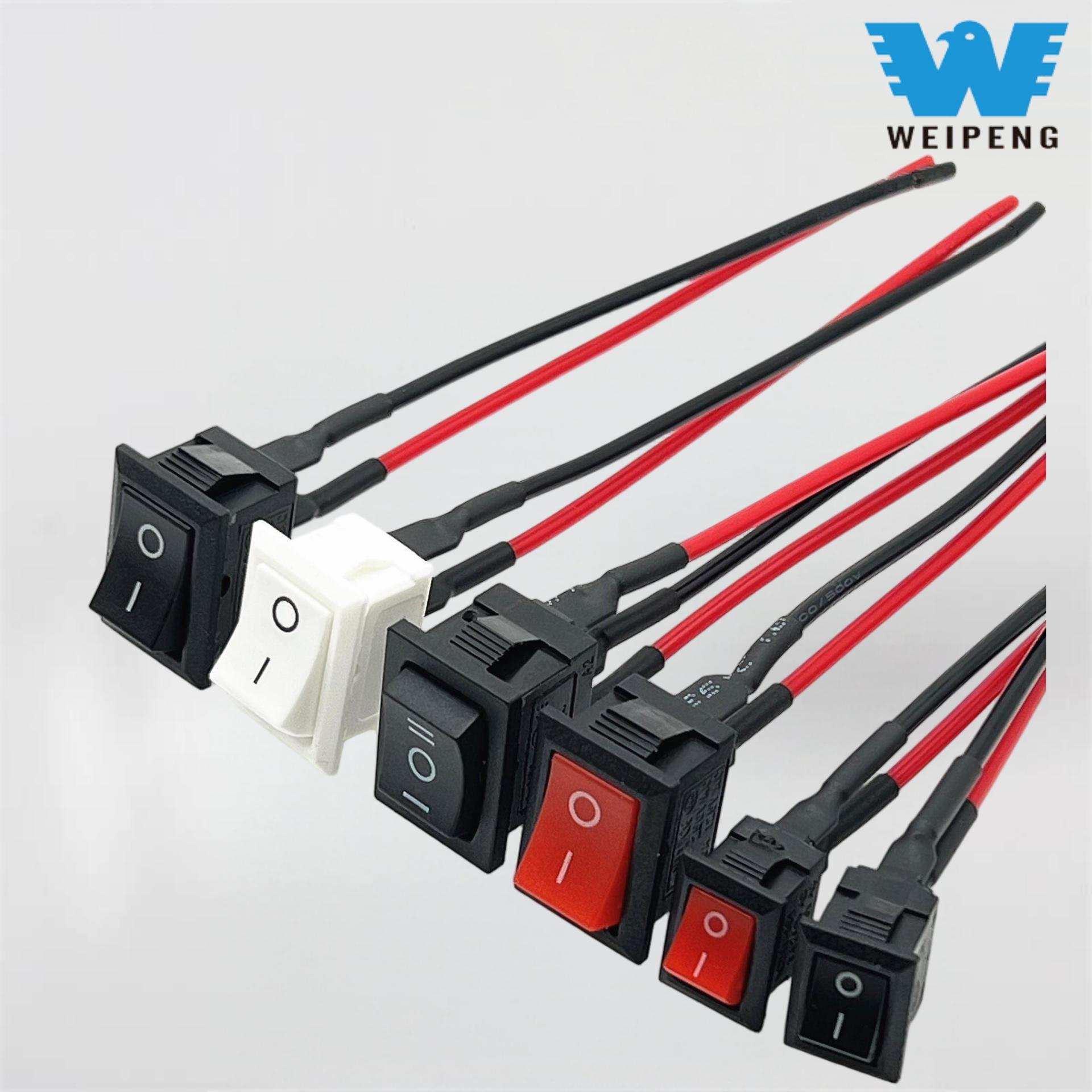

Công tắc Rocker hai đầu cuối

Công tắc hai đầu cuối được thiết kế để hoạt động ở chế độ bật và tắt đơn giản. Nói chung, loại thiết bị chuyển mạch này kết nối với cả mạch tải và mạch cung cấp điện và có thể làm sáng đèn LED khi được cấp điện. Một số loại đèn LED bị ảnh hưởng bởi cực tính nên việc kết nối phải được thực hiện như mô tả bên dưới.

Công tắc Rocker ba đầu cuối

Thiết kế ba cực được đặc trưng bởi việc cung cấp năng lượng điện đầu vào, tín hiệu có thể chuyển đổi và kết nối để nối đất. Do có một thiết bị đầu cuối riêng để kết nối mặt đất, thiết bị chỉ báo đang được xem xét có thể hoạt động mà không gặp vấn đề gì. Kiểu thiết kế này thường được sử dụng trên ô tô và thuyền.

Công tắc Rocker bốn và năm đầu cuối

Công tắc đầu cuối 4 và 5 có thể cung cấp ánh sáng độc lập, chuyển mạch hai cực hoặc nhiều đầu ra. Chúng phù hợp với các đầu điều khiển phức tạp hơn, mặc dù việc đi dây phù hợp phụ thuộc vào cấu hình bên trong của mạch. Do đó, nên tuân theo sơ đồ đưa ra thay vì đơn giản hóa quy trình nối dây thông qua các vị trí đầu cuối tiêu chuẩn.

Cấu hình SPST, SPDT và DPDT

Công tắc SPST có khả năng hoàn thành chỉ một mạch duy nhất và chỉ chuyển từ bật sang tắt. Công tắc SPDT bật một đầu vào và hoạt động trên hai đầu ra. Công tắc DPDT hoạt động trên hai mạch và có khả năng chọn đầu vào hoặc đảo cực. Công tắc SPST là dạng công tắc phổ biến nhất được sử dụng cho các ứng dụng thông thường, như bật đèn.

một là gìCông tắc Rocker có đèn chiếu sáng12V dùng để làm gì?

Công tắc bật tắt 12 volt có đèn chiếu sáng được thiết kế để sử dụng trong các mạch điện có nguồn điện một chiều (DC) 12 volt. Các ứng dụng điển hình bao gồm:

• Chiếu sáng ô tô và xe máy
• Thanh đèn LED và đèn làm việc
• Quạt làm mát và máy bơm nước
• Phụ kiện thuyền và RV
• Bảng điều khiển và thiết bị bảng điều khiển
• Hệ thống điện chạy bằng pin

Tiêu chuẩn 12V không quy định giới hạn dòng điện trên cho công tắc. Ví dụ, có thể nói rằng một công tắc có thể hoạt động bằng nguồn điện 12V ở dòng điện 20A. Tuy nhiên, trong quá trình khởi động, một số máy móc như động cơ và máy bơm có thể tiêu thụ nhiều dòng điện hơn. Với mục đích này, phải sử dụng rơle thích hợp để điều khiển dòng điện cao hoặc tải cảm ứng.

Cách chọn công tắc Rocker có đèn chiếu sáng phù hợp

Kiểm tra điện áp và đánh giá hiện tại

Chọn một công tắc sẽ hoạt động tốt với điện áp và dòng điện của mạch. Ví dụ: không được sử dụng công tắc có định mức 12V DC cho mạch có điện áp 120V hoặc 230V AC. Ngoài dòng điện hoạt động bình thường, người ta cũng phải xem xét dòng khởi động hoặc dòng khởi động của tải.

Xem xét loại tải

Động cơ điện, máy bơm, thiết bị sưởi ấm, bóng đèn và bộ điều khiển đèn LED áp đặt các tải khác nhau lên công tắc. Các thông số chỉ xem xét tải điện trở có thể không áp dụng cho tải cảm ứng như động cơ điện. Việc lựa chọn các công tắc phải được thực hiện theo tải trọng mà chúng phải xử lý.

Xác nhận kích thước lắp đặt

Trước khi đặt hàng, hãy đảm bảo kiểm tra số đo của phần cắt tấm cũng như độ dày của tấm, vị trí của mấu giữ và khoảng hở từ phía sau tấm. Công tắc có thể lọt vào phần cắt phía trước nhưng vẫn có thể va chạm với các bộ phận và hệ thống dây điện khác.

Xem lại thông số kỹ thuật của chỉ báo

Mức tiêu thụ điện năng của đèn LED rất thấp nên chúng thường được sử dụng trong hệ thống 12V. Hãy chắc chắn rằng đèn LED có điện trở bên trong và xác minh xem nó có cực tính hay không. Sử dụng công tắc có điện áp khác có thể khiến đèn báo bị định hướng không chính xác.

Xem xét bảo vệ môi trường

Chúng ta nên lựa chọn những công tắc có khả năng chống ẩm, chống rỉ sét nếu sử dụng ngoài trời, trong nhà, ở môi trường biển, hay ở môi trường có bụi, rung.

Làm thế nào để bạn nối dây cho một công tắc Rocker có đèn?

Đấu nối một công tắc bập bênh có đèn bao gồm việc xác định các thông số kỹ thuật của công tắc cụ thể, bao gồm số lượng thiết bị đầu cuối và cách bố trí của nó. Luôn cắt nguồn điện trước khi bắt đầu công việc và xác định chính xác từng thiết bị đầu cuối. Việc kết nối với nguồn điện chỉ nên được thực hiện bởi các kỹ thuật viên có trình độ.

Hệ thống dây điện 12V ba cực điển hình

Nguồn cung cấp tích cực hợp nhất -> Nguồn hoặc thiết bị đầu cuối đầu vào
Đầu ra được chuyển đổi -> Cực dương của tải
Âm hệ thống -> Đầu nối đất và âm tải

Điện sẽ có trên tải ngay khi công tắc được bật, cho biết đèn báo đã bật. Cầu chì phải được lắp ngay bên cạnh nguồn điện, tức là pin. Giá trị của cầu chì cũng phải tương ứng với loại dây và thông số kỹ thuật của mạch điện.

Hệ thống dây điện hai đầu cuối điển hình

Nguồn cung cấp tích cực -> Chuyển đổi thiết bị đầu cuối 1
Chuyển đổi thiết bị đầu cuối 2 -> Tải tích cực
Tải âm -> Hệ thống âm

Khi một công tắc có đèn LED nhạy cảm với cực, điều quan trọng là phải kết nối chính xác các dây dẫn dương và âm. Trong trường hợp các dây dẫn bị đảo ngược, đèn LED sẽ không bật dù công tắc vẫn hoạt động bình thường.

Cân nhắc về hệ thống dây điện và an toàn

Sử dụng dây có định mức dòng điện phù hợp và sử dụng các đầu nối cách điện cũng như ống co nhiệt để đảm bảo rằng tất cả các kết nối đều an toàn. Không đi dây gần các góc nhọn, nguồn nhiệt cao hoặc các khu vực có thể tạo ra chuyển động. Đối với xe cộ, hãy kiểm tra để đảm bảo bộ dây điện không bị rung và mài mòn. Đối với hệ thống dây điện trên biển, hãy đảm bảo rằng các đầu nối cũng như dây dẫn được sử dụng không bị ăn mòn.

Công tắc bật sáng có đèn không đóng vai trò thay thế cho cầu dao, dây nối đất hoặc cầu chì phù hợp. Nếu công tắc trở nên quá nóng, nóng chảy, đổi màu, phát ra tia lửa hoặc phát ra mùi cháy thì nên tắt công tắc vì đó có thể là dấu hiệu của lỗi điện, chẳng hạn như dòng điện quá mức, kết nối lỏng, tiếp điểm bị lỗi hoặc dây quá mỏng để xử lý tải.

ChungCông tắc Rocker có đèn chiếu sángVấn đề

Đèn báo không sáng

Một số lý do phổ biến là đảo ngược cực tính, thiếu kết nối đất, lỗi xác định các cực hoặc sử dụng chỉ báo được thiết kế cho điện áp khác. So sánh chính xác công việc lắp đặt với sơ đồ nối dây của nhà sản xuất và xác minh rằng điện áp có ở các cực bên phải.

Tải hoạt động nhưng chỉ báo không

Ngay cả khi các tiếp điểm của công tắc được dẫn điện tốt thì việc kiểm tra xem thiết bị có nguồn điện hoặc nối đất riêng hay không cũng quan trọng không kém. Ngoài ra, hãy kiểm tra xem thiết bị có nguồn sáng hoạt động riêng biệt với các nguồn sáng khác hay không.

Đèn báo vẫn sáng khi công tắc tắt

Một số kiểu công tắc hoạt động theo cách chúng sáng lên bất cứ khi nào có nguồn điện ở đầu vào của chúng. Hành vi này có thể là bình thường đối với thiết bị cụ thể đó. Trước khi thay công tắc, hãy đảm bảo kiểm tra mạch đèn báo công tắc.

Đèn báo nhấp nháy hoặc công tắc trở nên nóng

Các vấn đề như kết nối lỏng lẻo, sụt áp, dòng điện cao hoặc tải không phù hợp có thể gây ra hiện tượng nhấp nháy và quá nhiệt. Điều này cần được điều tra bằng cách ngắt kết nối mạch và kiểm tra định mức của công tắc, kích thước dây cũng như cách thiết bị được kết nối và tải. Nếu cần, có thể cần sử dụng rơle cho động cơ, máy bơm hoặc các tải khác tiêu thụ dòng điện cao.

Câu hỏi thường gặp

Công tắc bật sáng có cần dây nối đất không?

Không phải lúc nào cũng xảy ra tình trạng này. Với trường hợp các loại công tơ có hai cực, chúng kết nối bộ chỉ thị bên trong, điều đó có nghĩa là không cần nối đất riêng. Các mô hình có ba thiết bị đầu cuối phải luôn có điểm nối đất riêng. Luôn kiểm tra các thiết bị đầu cuối và thông số kỹ thuật tương ứng của sản phẩm.

Công tắc bật tắt đèn 12V có thể điều khiển đèn LED không?

Khẳng định này hợp lệ vì công tắc có định mức tương ứng với điện áp của hệ thống, dòng điện hoạt động định mức và dòng khởi động của trình điều khiển đèn LED. Có thể cần phải có rơle khi sử dụng các thanh đèn LED lớn hơn hoặc nhiều thiết bị cố định.

Công tắc 12V có dùng được với nguồn điện gia đình không?

Không, không thể sử dụng công tắc bật tắt được định mức cho 12V DC với nguồn điện xoay chiều 120V hoặc 230V. Công tắc xoay chiều phải được đánh giá về điện áp xoay chiều, dòng điện, loại tải và các tiêu chuẩn an toàn áp dụng cho điện gia dụng.

Tại sao công tắc đèn LED của tôi phát sáng yếu khi tắt?

Dòng điện rò rỉ nhỏ từ thiết bị điện hoặc tải trong mạch sẽ tạo ra ánh sáng mờ. Đôi khi, thay vì cách sắp xếp này, người ta có thể sử dụng một công tắc, rơle hoặc thiết bị khác ở phía tải.

Làm cách nào để kiểm tra công tắc rocker?

Để kiểm tra tính liên tục của nó, công tắc phải được tháo ra khỏi nguồn điện và đồng hồ vạn năng được đặt ở chế độ liên tục. Hoạt động của công tắc phải sao cho nó có cả phản hồi mở và đóng trong quá trình hoạt động. Không bao giờ tiến hành kiểm tra tính liên tục trên mạch đang có điện.

Một công tắc bập bênh được chiếu sáng đầy đủ có các thông số kỹ thuật về điện áp, dòng điện, loại tải, thiết bị đầu cuối, kích thước và chức năng phù hợp với môi trường của nó. Để kích hoạt một phụ kiện 12V nhỏ, công tắc SPST là lựa chọn phù hợp. Nếu có động cơ hoặc thiết bị nặng tham gia thì sẽ cần có rơle, đồng thời cũng cần có cầu chì và dây dẫn thích hợp trong các hệ thống điện khác.
